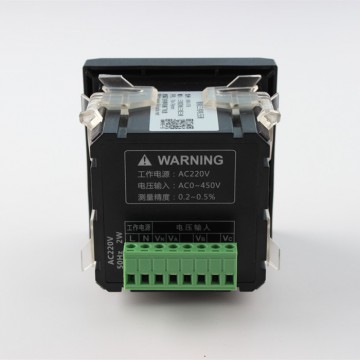

飛納得三相電壓表（交流表）WB-X76 安裝圖
三相電壓表適用于電力電網、自動化系統中對電壓信號輸入的瞬時測量和顯示。220V/380V電壓直接輸入，大于450V電壓需經過電壓互感器輸入二次電壓信號，互感器（PT）變比倍數可儀表上按鍵設置，使用非常靈活方便。本產品可擴展增加1路RS485通訊接口、2路（繼電器）報警輸出。
一、技術指標
測量精度：0.5級
量程范圍：40V~9999KV
過負荷：電壓信號輸入＜450V
功耗：＜0.4VA(每相)
阻抗：＞500KΩ
工作電源電壓：AC/DC85~265V
|
接線模式 |
三相四線 |
三相三線 |
|
|
電壓直接輸入 |
AC 220V L-N |
AC 380V L-L |
|
|
互感器輸入 |
AC 57.7V L-N |
AC 100V L-L |
|
二、尺寸
|
面框尺寸 |
48×48 |
72×72 |
80×80 |
96×96 |
120×120 |
|
|
開孔尺寸 |
45×45 |
67×67 |
77×77 |
90×90 |
112×112 |
|
三、按鍵功能
F4鍵：按住3秒進入設置菜單；選好菜單類別后按一下光標點亮啟【菜單編輯】 ，再按一下光標點熄滅【退出編輯】
F3鍵：進入設置菜單頁面后：按鍵選擇菜單類別；光標點亮?xí)r：光標移位
F2鍵：光標點亮?xí)r：修改數字（參數）；光標熄滅后：退出
